產品介紹



卓信發KZL-220感知式縱向撕裂開關系列縱向撕裂保護裝置主要用于檢測帶式輸送機膠帶的縱向撕裂，當膠帶發生縱向撕裂時能及時發出停機信號以防止撕裂事故擴大，縱向撕裂由感知器和控制箱兩部分組成。



【詳細說明】



吉林卓信發KZL-220感知式縱向撕裂開關發質量合格保證

重慶卓信發KZL-220感知式縱向撕裂開關熱銷大量現貨發

河北生產暢銷各地

本系列保護裝置適用各種不同規格的膠帶機，一臺控制箱可與4-6個感知器配套合用，安裝時無須對膠帶進行加工，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，該檢測儀基本原理是用運算放大器的負輸入一個穩定偏置，用以保證防止不必要的干擾，當運算放大器因傳感器接通而正向輸入時，因而輸出改變狀態，繼電器吸合（或者斷開）輸出一個開關量。





本系列縱向撕裂保護裝置主要用于檢測帶式輸送機膠帶的縱向撕裂，當膠帶發生縱向撕裂時能及時發出停機信號以防止撕裂事故擴大，縱向撕裂由感知器和控制箱兩部分組成。

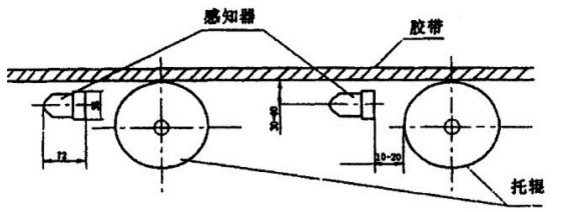

安裝時將感知器固定在帶式輸送機導料槽下端的上膠帶下面，安裝的數量應以需安裝部位膠帶下托輥數為準，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，并且保證感知器處于托輥前10-20mm,并在膠帶有載時保持感知器與膠帶底面距離5-10mm。





 控制箱安裝與接線

（1） 撕裂，使用一路檢測，二開關量輸出，四組撕裂感知器并接在一路輸入端子上。

（2） 接線端子位置左1、2、3、4、5、6、7、8、9、10、11、12、1-2.AC220V、4、5、6、7、8、9、二路開關量輸出11、12輸入接點（可接撕裂感知器）。

（3） 具體數據：開關接點容量

整箱耗電5VA

輸入電壓：AC220V（電源）

控制輸入電壓：C12V（C24V）

控制輸入電流0.8mA

控制輸入處電阻＜20KΩ

我司始終堅持&lquo;追求品質，技術創新&rquo;為宗旨，堅持&lquo;開拓、務實、規范&rquo;的管理理念，讓產品更好的面向市場，實現與客戶長期雙贏的合作關系，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，自公司成立以來，始終堅持以質量為根本，以為制造目標，以市場為導向的發展策略，為客戶需求提供的產品，我司主營各種開關，傳感器等低壓電器產品，直銷，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，質量保證，ZUI新的技術創新以保證生產出的產品，良好的售前售后服務，交期準時，以品質保證為宗旨，努力成為中國低壓電器市場的知名品牌
