撕裂開關

主頁 > 產品中心 > 撕裂開關 >

產品介紹

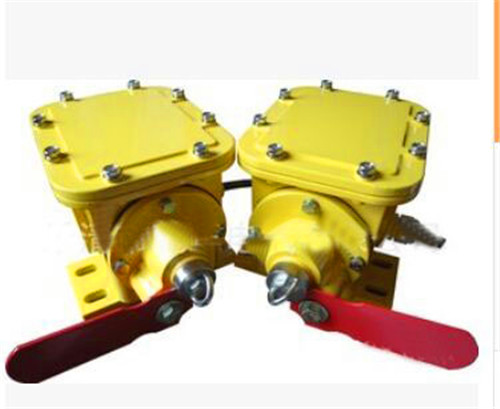

KBZL-220防爆縱向撕裂開關于帶式輸送機膠帶縱向撕裂的保護。感知器采用攔索式結構，安裝在膠帶的下面，當膠帶被異物劃漏，下落的物料或異物使鋼索受力，使脫扣裝置脫離開關體，開關送出警示信號。

【詳細說明】

KBZL-220防爆縱向撕裂開關于帶式輸送機膠帶縱向撕裂的保護。感知器采用攔索式結構，安裝在膠帶的下面，當膠帶被異物劃漏，下落的物料或異物使鋼索受力，使脫扣裝置脫離開關體，開關送出警示信號。

KBZL-220防爆縱向撕裂開關膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重?fù)p失。本可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。本具有完善的自檢功能，自動檢測傳感器是否工作正常，在控制箱上顯示其狀態。

性能指標
海拔高度：低于2000m
環境溫度：-40℃～+60℃
相對濕度：不大于95（25℃時）
防護等級：IP65
供電電源：控制箱AC220V 50Hz
消耗功率：不大于?。礦A
輸出接點數量：兩組觸點（常開；常閉任選）
輸出接點容量：AC220V C30V
可靠性：無故障工作達三年
安裝與檢測
防爆縱向撕裂開關KBZL-220防爆縱向撕裂開關由撕裂開關和隔爆控制箱兩大部分組成。一臺隔爆控制箱可與4對撕裂開關配套使用。其主要特點是密封性好，塵土與物料不影響靈敏度。。
該縱向撕裂保護開關適用于各種標準帶寬的膠帶輸送機。
安裝時，先將支架與膠帶機的中間架用螺栓聯接固定，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重?fù)p壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，然后將開關與支架螺栓聯接，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，zui后將撕裂開關鋼絲繩離裝載皮帶下方10mm如圖連接。隔爆控制箱可安裝在輸送機附近，也可裝于控制室內。撕裂開關安裝的位置示意如圖所示，其安裝高度尺寸可通過調節支架上、下移動而滿足要求。
工作原理
1通常撕裂開關是裝于受料處，即膠帶輸送機的導料槽處的皮帶下方。當物料或利器等穿透皮帶時，也可能出現大塊物料夾于導料槽側板和皮帶之見間時，縱向撕裂開關作為檢測元件，受到擠拉后，就會將皮帶下鋼絲繩拉脫撕裂開關上控制球，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，開關內滑軸移動使微動開關動作，從而發出信號輸入隔爆控制箱，通過控制電路發出警告信號，自動停機信號，使輸送機停止運行，從而達到了防止輸送帶撕裂事故擴大的目的。
2．在接線無誤后，通電24V，此時隔爆控制箱內的電源（綠燈）亮，同時1#2#34#指示燈也應亮（黃）4#分別也亮紅。當按住試①或三個試驗按鈕時，經過約2秒左右（內部設定為2秒，用戶如要延長或縮小延時時間，可打開機蓋，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，調整多圈電位器，順時針為減少，逆時針為延長）故障指示燈應亮（紅）按解除按鈕即可解除故障。
