二、型號含義

GH SL- 口 口

GH-單位代號

SL-產品代號

口-膠帶寬度

口-感知器序號　

三、技術參數

1、使用環境條件

a、環境溫度 -25℃+50℃

b、相對濕度 不大于90%

2、主要參數見下表

工作電壓 整機功耗 輸出電阻 觸點數量 觸點容量 介電性能 延時時間 重量

常開 常閉

AC 200V 50HZ <15W <3kΩ 1 1 AC 380V 3A 工頻2000Vlmin 0～10s 10(控制箱)

四、結構特點

該系列檢測器由控制箱和感知器構成。感知器為兩種型式：

1、-I型和A-II型

2、B-口-I型和B-口-II型 注：方框內為膠帶寬度。

3、感知器的開關采用導電像膠制成，耐腐蝕、防斷裂、性能穩定。

4、膠體采取密封措施，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，防護等級較高。

五、工作原理

當運行中的膠帶發生撕裂等故障時，感知器能可靠地檢測出來，并輸出一個開關量，用于告警或停電。

控制箱內采用典型的繼電器控制線路，若感知器動作發出信號，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)?、化工、油?kù)等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，則控制繼電器動作，輸出開關量給控制室，用于緊急停機。機箱面板上告警燈亮?？刂齐娐凡⒆枣i。按下復位按鈕開關，控制線路恢復檢測狀態。

此外，本機還沒有自檢按鈕，可模擬故障信號，用于檢測控制電路的工作。

六、安裝方法

1、A-I型感知器的安裝

在溜槽出料口處開一尺寸為600*300(mm)的長方口，將活動門安裝在長方口部。同時應在活動門底部焊兩個拉簧桿，在溜槽兩側壁固定兩個拉簧，使其掛在拉簧桿上。用戶再自制安裝支架感知器固定在安裝支架上，其位置應保證感知器受力部位距活動門的筋板為5～10mm,高度為兩筋的中間位置。

2、A-II型感知器的安裝

在溜槽出料口處開一尺寸為600＊300mm的長方口，將感知器的箱體焊在長方口處。如果斜形溜槽，可先做兩塊側板，焊在兩側壁上，然后將箱體焊在側板上。

3、B-I感知器的安裝

自制安裝支架(每根感知器配一對),與感知器連接后，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，固定在導料槽處上膠帶下部，每組托輥前安裝一根，感知器距托輥5～10mm,并保證在膠帶有載時感知器距膠帶底面為5～10mm。

4、B-II型感知器的安裝

B-II感知器的安裝支架由廠家提供，其安裝方法與B-I感知器相同

七、接線方法

開啟控制箱門，下部有一組接線端子，可按下列說明接線：

1、每支感知器配有1.5m長的二芯橡膠護套電纜，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，每組感知器引線并聯后接端子1、2端；

2、 3、4端為輸出常開觸點，5、6端輸出常閉觸點；

3、7端為接地點；

4、端子8、9為工作電源：AC220V 50HZ.

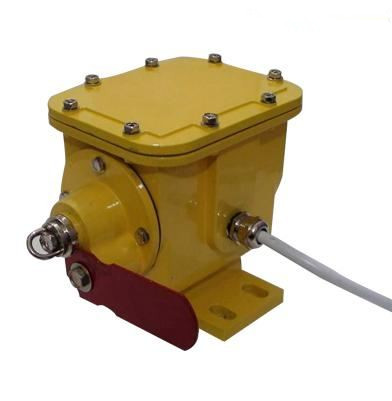

GHSL系列縱向撕裂檢測器
