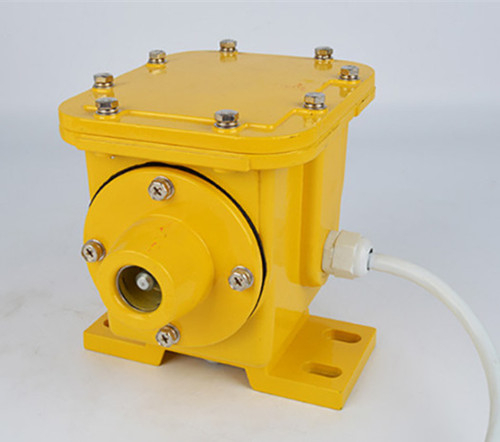

SL型縱向撕裂開關 、 皮帶防撕裂開關

一、 概述

撕裂開關在皮帶出現由于撕裂、戳穿、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。  撕裂開關成對安裝在皮帶兩側，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)狻⒒?、油?kù)等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永久固定在支撐托架上，接線方式： 1.將輸入控制器端子與探測器端子對應相接； 2.輸出端子與聯動設備的連接； 3.當排風扇等感性設備滿足小于等于5A/220VAV條件時，可直接與輸出端子相連，但盡可能的避免負載設備直接與輸出端子相連，當負載設備大于5A/220VAV時，必須外接轉接設備； 5.控制器、探測器要保證可靠的接地； 6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因?yàn)榫€繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動快關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。

   二、特點

型號

SL-B型，2個進口歐姆龍微動開關

輸出接點數量

一常開、一常閉、配用四芯電纜、長1.5m，線色紅蘭為常開、黑白為常閉（也可根據需要接成常開或常閉形式）

觸點容量

125,250V或480VAC、20A

防護等級

IP65  殼體防塵、防雨，適合室內外安裝

結構簡單、牢固，不需維護。

帶防腐層的鑄鋁外殼。

重載微型開關觸點。

作用力只需0.9kg即可觸發開關。

三、技術參數

 ZL-B型，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，2個進口歐姆龍微動開關，

殼體防塵、防雨、適合室內外安裝；

一常開、一常閉、配用四芯電纜、長1.5m，線色紅蘭為常開、黑白為常閉；

開關額定值為20A、125,250V或480VAC。

開關可根據需要接成常開或常閉形式。

四、安裝與調試

撕裂開關設置在受料段膠帶下緩沖托輥之間。

按上安裝支架和撕裂開關，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

掛上攔索：一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開關支架中間的圓孔待用。

安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。

 收緊雙方支架中間孔內的攔索然后扣死索扣。

攔索的松緊：一般作用在0.9kg即可觸發開關為宜。 ?膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。



 SL型縱向撕裂開關、ZL-C、ZL-B皮帶防撕裂開關
