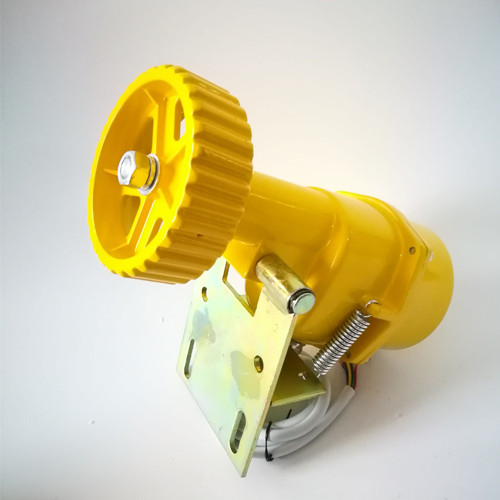

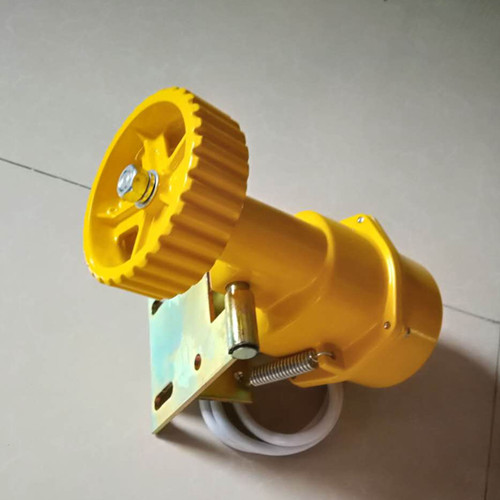

產品名稱：QSDH-I皮帶打滑檢測裝置，220V

產品型號：QSDH-I

所屬類別：打滑開關 > 打滑檢測裝置

QSDH-I皮帶打滑檢測裝置，220V

型號：QSDH-I、QSDH-II

打滑開關廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的。D：兩線制，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮姟S轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，DC24V供電，驅動JQX13F 12V中間繼電器。

QSDH-I皮帶打滑檢測裝置，打滑檢測器、打滑開關用于對輸送機進行線性檢測的新型裝置,對帶速進行實時檢測.已廣泛用于輸送系統中的膠帶上,為膠帶機的安全運行提供了可靠的檢測手段.
常用名：
皮帶打滑檢測裝置、打滑開關，打滑檢測器，欠速開關，皮帶失速監控器。

工作原理
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值QSDH-II皮帶打滑檢測器

主要技術參數
a.工作電壓 AC 220V/380V±10% 50Hz
b.輸入信號 10mV～10V

QSDH-I、QSDH-II、QSDH-III、

YHSJ-J、JDK-1、JDK-2、BDS2A

打滑開關QSDH-I，皮帶打滑檢測裝置，220V
