打滑開關

主頁 > 產品中心 > 打滑開關 >

產品介紹

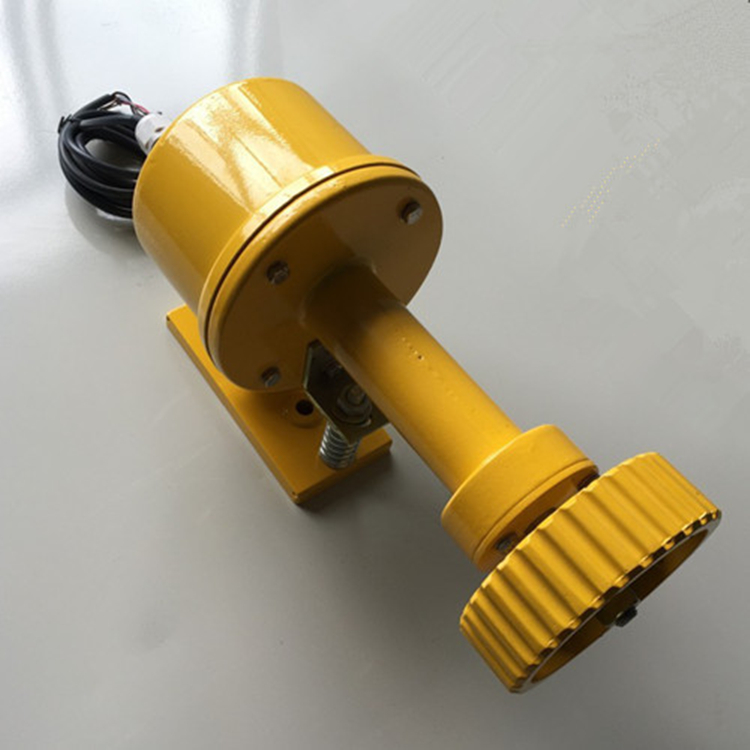

產品名稱：XLDH-I皮帶打滑檢測器安裝方式

產品型號：XLDH-I

所屬類別：打滑開關 > 打滑檢測器

XLDH-I,XLDH-1皮帶打滑檢測開關，品牌：TUERKE/山東卓信

XLDH-I打滑開關工作原理

當觸輪隨膠帶機運行而帶動內部的脈沖盤，在脈沖盤旋轉時傳感器的磁感應信號輸入到控制電路中，經放大，整形后進行計數。其計數值與預置數比較。判斷膠帶的帶速，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。

XLDH-I打滑開關技術參數：
使用環境條件：環境溫度：-15℃～+65℃
相對濕度：不小于80%
工作電壓：AC 220V±10% 50HZ
整體功耗：<15W
測速范圍：20～999轉/分鐘；帶速 0.6～9.9米/秒
觸點容量：二線開關 1A /220V ； 四線開關 5A/380V （購買時注明）
開關形式：常閉型（可選常開型）

防護等級：IP67

XLDH-I皮帶打滑速度開關用途

XLDH-I打滑速度開關對解決以下用途提供了經濟的方式，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，如皮帶打滑、皮帶斷裂、動軸剪切和過載等。可以用于皮帶輸送機，吊桿提升，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，螺旋推進機、研磨機、破碎機、泵、離心干燥機等設備的速度檢測。



JYB/KS-Ⅰ雙向拉繩開關（自動復位）

JYB/KS-Ⅱ雙向拉繩開關（手動復位）

JYB/PK-10-35兩級跑偏開關

JYB/PK12-30兩級跑偏開關

JYB/PK-10-45兩級跑偏開關

JYB/RDC-A打滑檢測帶速顯示裝置

JYB/RDC-B打滑速度開關(非接觸式)

JYB/RDC-C皮帶失速監控器(接觸式)

JYB/GDZL-Z-A光電檢測縱向撕裂保護裝置

JYB/GDZL-Z-C感知式縱向撕裂保護裝置

JYB/LLJ-A料流檢測器（橫臂式結構）

JYB/LLJ-B料流檢測器（雙向門框式結構）

JYB/LD-B壓板門式溜槽堵塞保護裝置

JYB/LD/D溜槽堵塞檢測開關

XLDH-I,XLDH-1皮帶打滑檢測開關

，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。
