產品名稱：溜槽堵塞開關TX-CD20，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，溜槽堵塞傳感器

產品型號：TX-CD20、LDM-G、LDM-X

所屬類別：溜槽堵塞開關

詳細說明

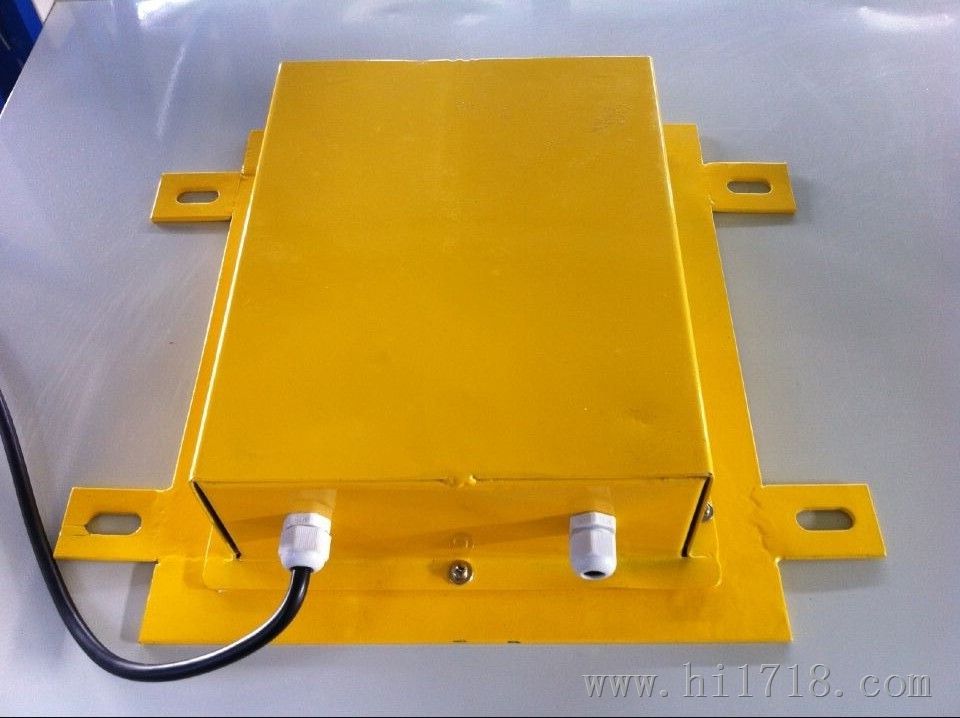

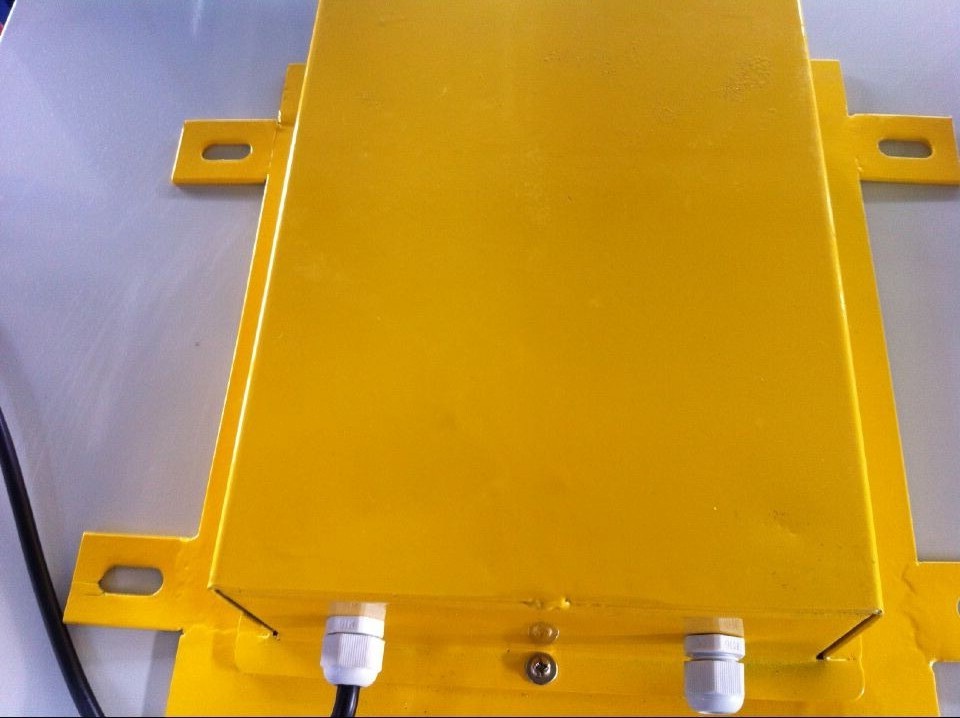

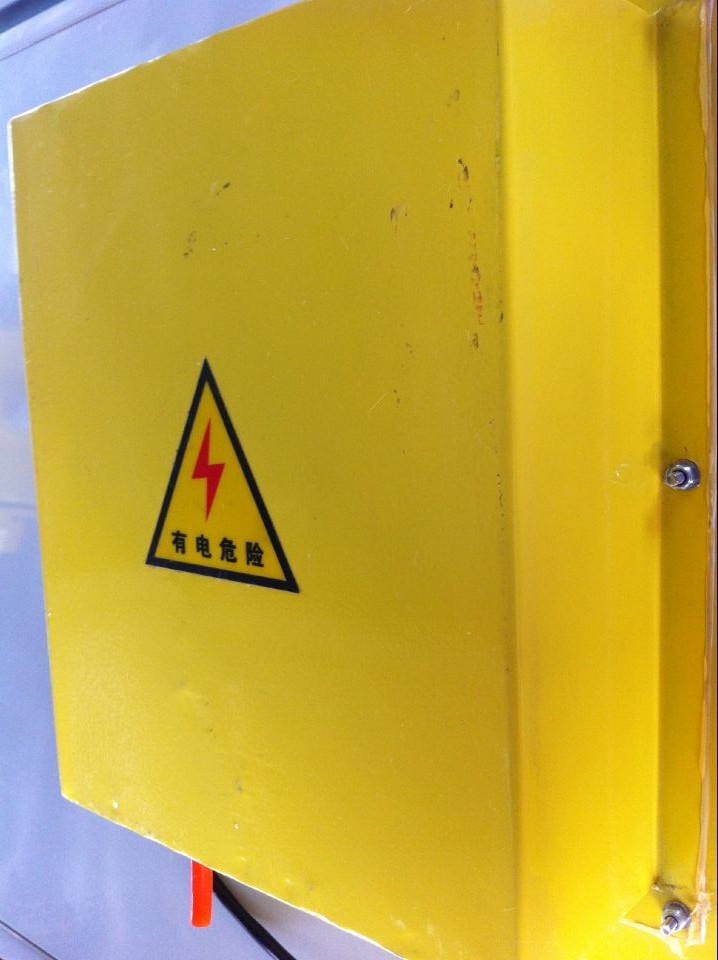

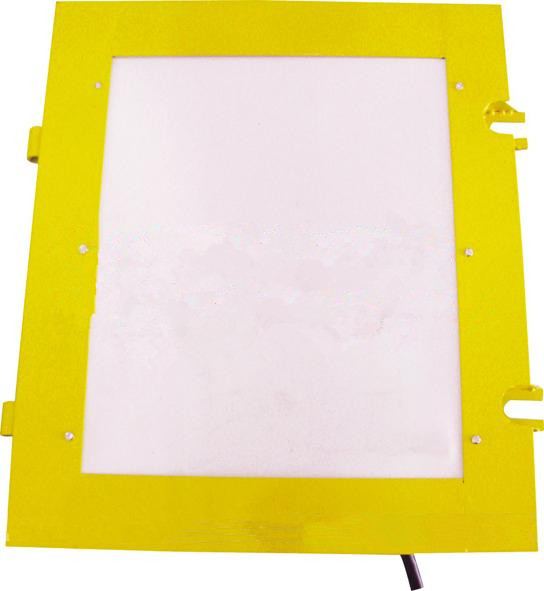

型號：TX-CD20

觸點數量:常開1 常閉1

觸點容量:AC220V  1A

工作角度:≥5°

極限角度:30°

結構形式:門式結構

復位方式:自動復位

防護等級:IP67

使用條件

環境溫度：-35℃∽+50℃。

相對濕度：不大于95%。

大氣壓力：80∽110kpa。

海拔高度：不超過2000M。

工作位置：安裝在溜槽不受物料沖擊的側壁上。

結構特征及工作原理

結構：TX-CD20型溜槽檢測器采用門式結構，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，選用舌簧管作為接近式開關，將兩支舌簧管并排放在盒內用環氧樹脂灌封以增加可靠性。

原理：當物料在溜槽中造成堆堵時，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，堆積的物料必定推動檢測器上的活動門移動?；顒?dòng)門上的磁鋼向舌簧開關接近，舌簧開關在外磁場的作用下，簧片被磁化、并克服簧片的恢復力而動作，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓簧的作用恢復原狀。

主要用途：

TX-CD20溜槽堵塞檢測器適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
