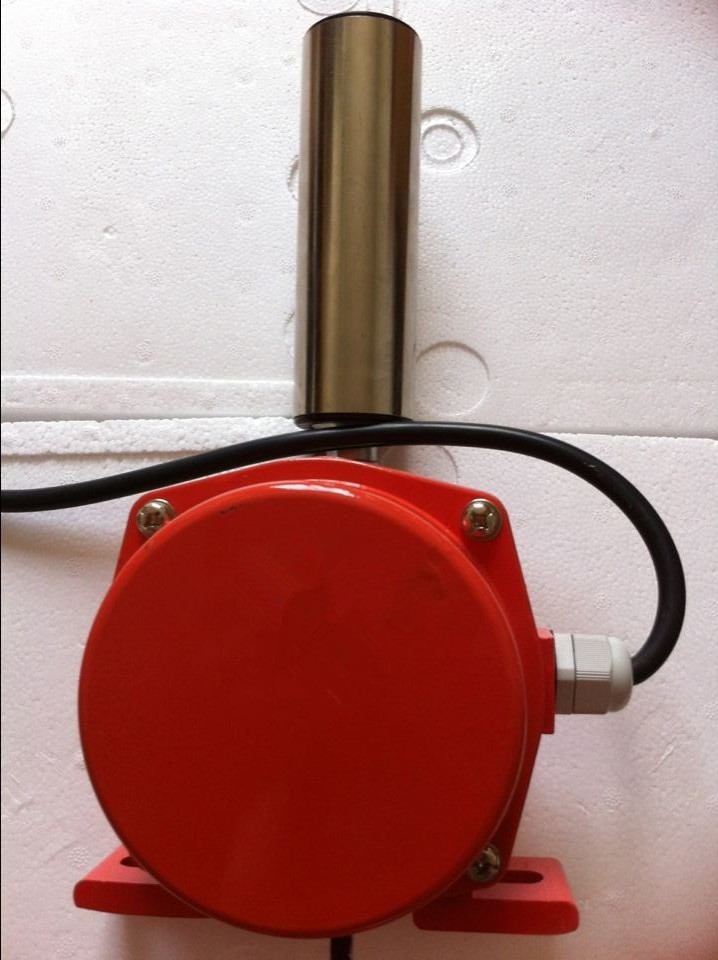

產品名稱：ROS-2D兩級跑偏開關Romsey

產品型號：ROS-2D、HFKRT1-20-35

所屬類別：兩級跑偏開關 > 跑偏開關

防偏開關（Romsey）ROS-2D防偏開關-拉姆齊開關

ROS-2D防偏開關是檢測輸送機皮帶跑偏量的傳感元件，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。

技術規格

接點容量：2個SPDT 400V / 10A

鎖定角度：1級10℃，2級30℃

動作張力： 5-8 Kg

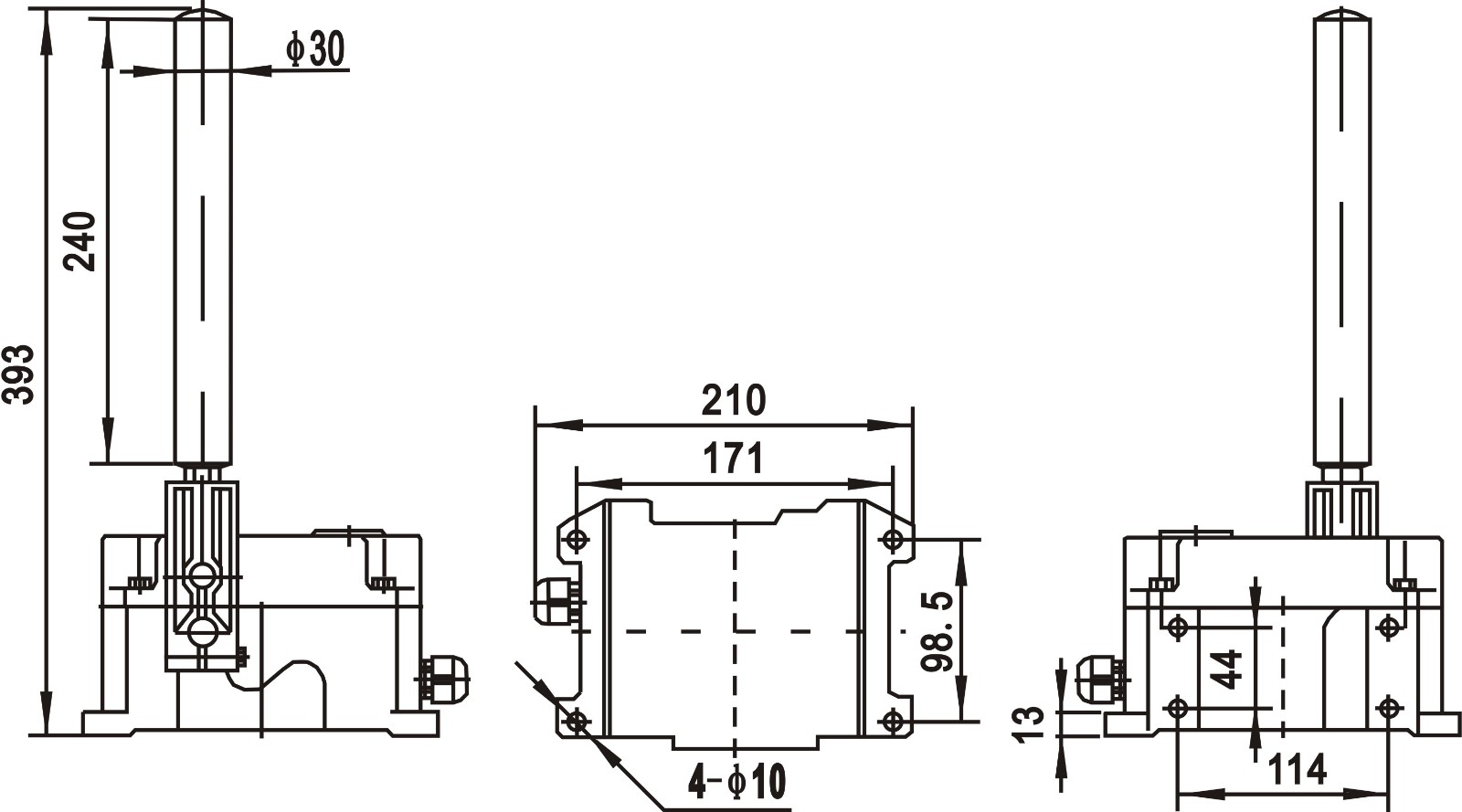

外形尺寸：190(L0 X 135(W) X 109(H)mm 拉線桿長 389 mm

殼體：NEMA-4 防風雨，2個螺絲孔3/4“ -14NPT

環境溫度：-20℃- +80℃

皮帶跑偏時，皮帶推動動作臂偏轉，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。

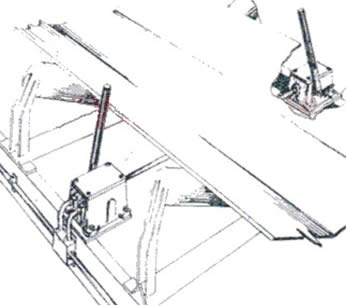

防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。

應用范圍

常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機

地下、索道支撐皮帶輸送機

輪船裝卸系統

平皮帶輸送機

堆取料輸送機

起重機/挖掘機起重臂限位

裙邊給料機/輸送機

重型限位開關

產品特點

通用的結構設計可裝在輸送機縱梁頂部或底部。

堅固的鑄鋁外殼，防護標準IP67。

整體式蓋板，易于接線及調整。

不需拆掉動作桿，就可拆除后面的機殼。

動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。

動作桿法向角調節范圍為±22.5度。

促動桿可雙向動作，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，便于在輸送機兩側對稱安裝。

防偏開關標準設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作。

廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。
