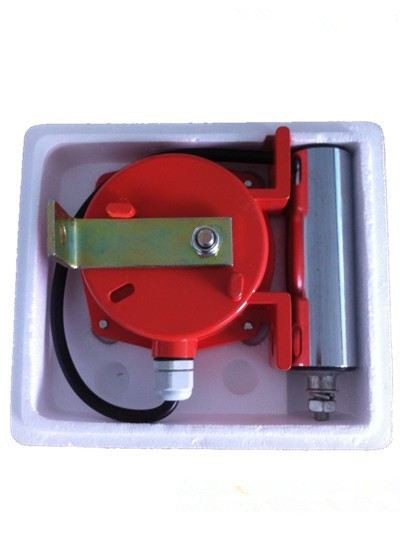

產品名稱：PPKG-12-30兩級跑偏開關 ，跑偏保護裝置

產品型號：PPKG-12-30、PPKG-20-35

所屬類別：兩級跑偏開關

發布時間：2014-05-26

已獲點擊：365

品牌/商標：卓信

詳細說明

PPKG-12-30兩級跑偏開關 ，跑偏保護裝置

產品型號/名稱HFPPKG-12-30、HFPPKG-10-45、HFPPKG-20-35/兩級跑偏開關、防偏開關，皮帶輸送機保護裝置

跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度。可防止皮帶邊緣的損傷和因為膠帶的跑偏而引起的物料膠落。是實現自動警和停機的一種保護性開關。

跑偏開關 用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。

跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。

 基本原理

　　輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，膠帶離開立輥正常運轉時，立輥可自動復位。

 ◆ 結構特點

1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

2、外殼防護等級達IP67,密封性好，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，防水、防塵，可在惡劣環境中工作；

3、觸點容量大，動作靈敏、可靠。

◆ 定貨須知

① 本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，請定貨時注明；

② 安裝支架、覆塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購。
