產品名稱：皮帶防撕裂開關DB100

產品型號：DB100

所屬類別：撕裂開關 > 防爆撕裂開關

發布時間：2019-10-24

已獲點擊：23

詳細說明

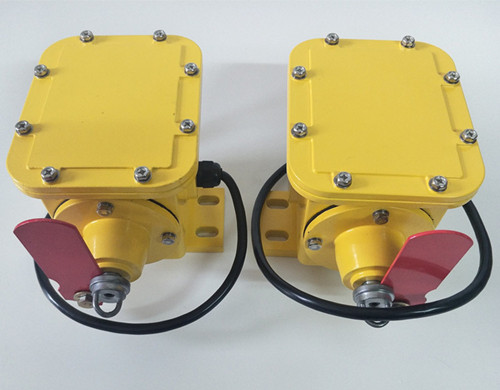

皮帶防撕裂開關DB100

結構特點

1.本產品采用鋁合金鑄造殼體、強度高、重量輕。

2.開關采用進口的行程開關，觸點容量大，動作靈敏，使用壽命長，密封性好。

3.外殼防護等級達到IP65，可在惡劣環境下長期工作。

4.本產品動作靈敏、穩定性高、性能可靠。

DB-100皮帶防撕裂開關的工作原理：
成對安裝在輸送機皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永 固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，即探測出故障。因為線繩的受力作用下，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，是機內的凸輪軸復位待開機。
產品主要特點：
1.結構簡單牢固、不需維護
2.鑄鋁外殼帶防護層
3.整體式蓋板，易于接線
4.大容量微型觸點作用力只需0-0.9kg即可觸發開關
規格參數：
開關觸點數量     2常開、2常閉
開關觸點容量     AC 380V 3A
控制箱供電電壓   AC 220V 50HZ
防護等級感知器：IP65 ；控制箱：IP54
復位方式    手動按鈕復位
使用環境
工作溫度：－30～+40℃
相對濕度：≤90%（25℃時）
開關可根據需要接成常開或常閉
各種防護等級適合于防爆及各類特殊環境

安裝與調試
1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3.掛上攔索：一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。

皮帶防撕裂開關DB100適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。

由于本機性能可靠，防護等級高，完全適合在較惡劣的環境中工作，已廣泛應用在冶金、電力、煤炭、化工、港口及水泥等行業。
