產品名稱：縱向撕裂檢測裝置SR-ZXL

產品型號：SR-ZXL

所屬類別：撕裂開關 > 撕裂保護裝置

詳細說明

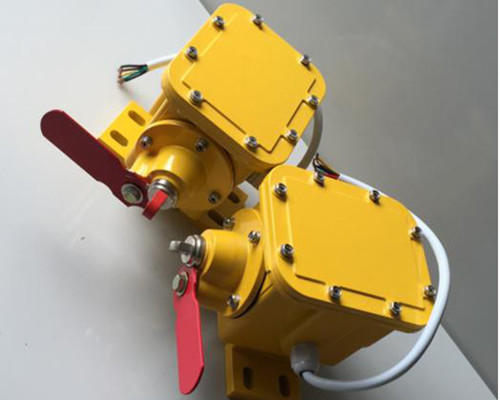

縱向撕裂檢測裝置SR-ZXL概述

SR-ZXL縱向撕裂開關用于皮帶出現撕裂、戮破、交結處損壞或者鋒利物吐出皮帶時，撕裂開關能給監視人員提供報警信號或關閉輸送機電源。

工作原理： 當物體或撕裂的皮帶懸吊下來、掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出警報信號或停機信號。事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號。簡便，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，有效的為輸送皮帶可能出現的損壞提供可靠及穩定的報警，停機保護，檢測器盡管原理簡單，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，F(xiàn)SZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，F(xiàn)SZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，但是起了相當重要的作用，堅固的殼體。重載結構，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^(guò)程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重?fù)p壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，簡單的安裝方式，使的檢測器在任何惡劣環境下工作。

結構特點：

結構簡單牢固，不需要維護，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。，可多次反復使用；
鑄鋁外殼帶動防護層；
整體式蓋板，易于接線；
作用力只需0.9KG即可觸發開關；
與進口產品安裝尺寸一致；

縱向撕裂檢測裝置SR-ZXL技術參數

使用環境條件：環境溫度：-30℃～+50℃
相對濕度：不小于85%
 觸點數量：4常開，4常閉
 觸點容量：AC380V/3A  220V/5A
 復位方式：手動
 動作力：0.9Kg
 重量：4Kg
 行程：10mm
 防護等級：IP65
 內部采用進口開關

安裝與使用

1、開關平衡地安裝在機架固定支架上。

2、將開關以對的形式安裝在膠帶兩側，用鋼絲繩將兩個開關拉環連接，并用吊環使鋼絲繩的走式與膠帶平行。

3、拉繩動作力應適宜，以確保開關可靠復位。

4、一條膠帶可安裝多對開關。
