產品名稱：皮帶撕裂開關SQT-1000

產品型號：SQT-1000

所屬類別：撕裂開關 > 縱向撕裂開關

詳細說明

皮帶撕裂開關SQT-1000

帶式輸送機在輸送物料過程中，由于物料、雜物或金屬件易劃傷或穿透輸送帶，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重?fù)p壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，特別是綱絲繩芯輸送帶會造成縱向撕裂事故，給設備和生產及經濟上帶來嚴重?fù)p失。

皮帶撕裂開關SQT-1000為膠囊式，當輸送帶發生撕裂事故時能可靠的發出報警信號和停機信號，避免事故的擴大。適用于各行業帶式輸送機輸送帶的安全保護。
二、主要技術指標：
開關觸點數量 2常開、2常閉
開關觸點容量 AC 380V   3A
控制箱供電電壓 AC 220V  50HZ
防護等級 感知器：IP65 ；控制箱：IP54
復位方式 手動按鈕復位
使用環境 工作溫度：－30～+40℃
相對濕度：            ≤90%（25℃時）
三、工作原理及性能 ：
ZL系列縱向撕裂監測裝置是由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件，當帶式輸送機膠帶有異常情況下或被異物穿透后，隨著膠帶的運行異物使感知器受到擠壓，這時監控裝置立刻發出信號，輸送到控制箱指令系統，發出報警和停機信號。
A型縱向撕裂監測裝置還可以安裝在溜槽出料口與輸送帶之間，因物料堵塞而擠壓安裝在出料口的感知器時，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號。控制線路具有自鎖和延時功能，從而避免和減少撕裂事故的發生。
該裝置具備以下特點：
（1）安裝使用方便，監測靈敏度高。
（2）控制線路設有延時繼電器，以免發生錯誤動作。延時可調，延時范圍為1～5s；
（3）檢測元件感知器密封性較強，可在惡劣條件下使用；
（4）控制箱面板設有自校按鈕，按下自校按鈕時，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，可模擬現場故障，實現上述撕裂報警功能。

皮帶撕裂開關SQT-1000

四、安裝：

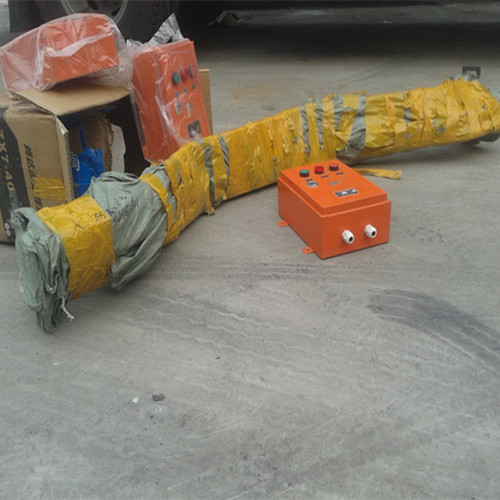

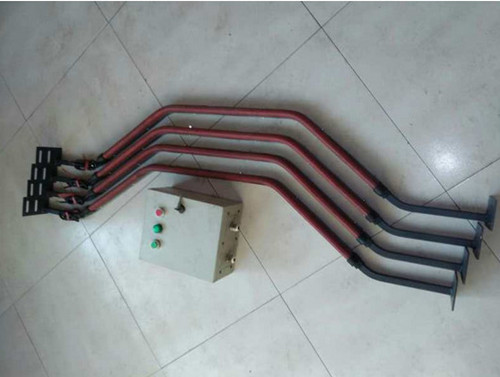

ZL系列縱向撕裂監測裝置由控制箱和感知器組成，控制箱為戶外型。一臺控制箱可與4～6個感知器配套使用。
五、定貨須知：
（1）定貨注明產品名稱、感知器型號、數量；一般供貨為1控制箱、4感知器；
（2）本產品安裝支架，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，可單獨定貨。定貨時請注明輸送機型號、帶寬、托輥直徑及槽角。
