產品名稱：卓信電氣BLDM-X溜槽堵塞開關

產品型號：BLDM-X

所屬類別：溜槽堵塞開關 > 溜槽堵塞檢測器

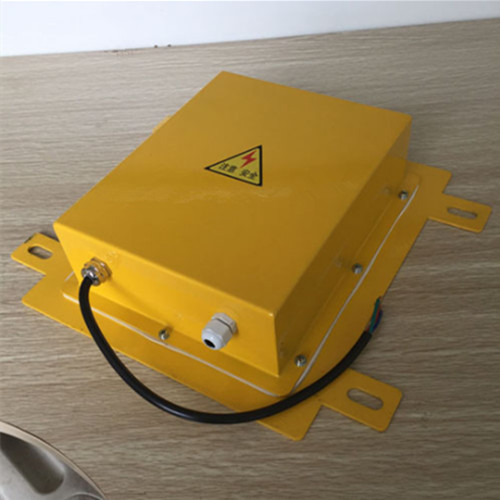

卓信電氣BLDM-X溜槽堵塞開關

結構特征及工作原理
BLDM-X型防爆溜槽檢測器
結構：BLDM-X型防爆溜槽檢測器也采用門式結構，具有壓簧自動復位功能，內部裝有JLXK1-111M型航程開關為密封防護式。兩種溜槽堵塞裝置外形相同區別在于箱內選用開關不同。
原理：本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。

主要用途：
卓信電氣BLDM-X防爆溜槽堵塞開關適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
主要技術指標
型號　　　 BLDM-X
觸點數量　常開1 常閉1
觸點容量     AC380V   3A
工作角度     ≥7°
極限角度     30°
結構形式     門式結構
復位方式     壓簧復位
防護等級    IP55
使用條件
環境溫度：-35℃∽+50℃。 相對濕度：不大于95%。
大氣壓力：80∽110kpa。 海拔高度：不超過2000M。
工作位置：安裝在溜槽不受物料沖擊的側壁上。

安裝與接線
（一） 安裝方法：
1． 在溜槽側壁一適當位置開260×260一方口，然后在開口上方約100-200mm處，LDM—X型溜槽堵塞檢測器安裝與接線：1. 該機應成對安裝在溜槽相對的兩個側壁上,一般安裝在溜槽底部向上三分之一處,作為輕堵塞信號檢測。底部向上三分之二處作為重堵塞信號檢測。2. 選擇好安裝位置后開一個260mm×260mm方口,然后在開口處上方約100~200mm處溜槽內壁焊接一塊300×80×850（mm）擋板,以防大塊物料落下直接撞擊活動門而發生誤動作。3. 請將隨機配套的彈力橡膠板將開口完全覆蓋,封閉,將彎角件焊接在溜槽內壁上,然后用M12×25螺釘溜槽堵塞檢測裝置與彎角件固定好。4.本裝置引出一條長1.5米左右的電纜線,按其芯線排號接線.1,2為常閉接點；1,3為常開接點。，溜槽內壁焊接一塊長300mm左右的擋板，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配像膠板將開口完全覆蓋、封閉。見圖（2）。
2． 用戶根據圖（3）所示尺寸自制一彎角件，焊接在溜槽側壁上。
3． 將本裝置用M10×25螺栓緊固在彎角件上即可。
（二） 安裝要領及注意事項
1． BLDM-X防爆溜槽堵塞檢測器可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜見圖（4）
2． BLDM-X防爆溜槽堵塞檢測器也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，便開始振打；另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
（三） 接線：BLDM-X防爆溜槽堵塞檢測器引出一條三芯電纜線（出廠前已編號）其中1、2為常閉接點1、3為常開接點。用戶可參考圖（5）接線原理圖進行接線。
維護與使用
卓信電氣BLDM-X防爆溜槽堵塞開關使用半年以后，要進一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。
