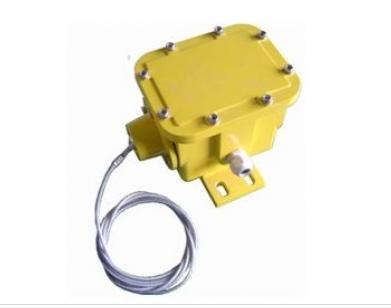

產品名稱：PLR50縱向撕裂保護裝置資料詳細參數

產品型號：PLR50

所屬類別：撕裂開關 > 撕裂保護裝置

詳細說明

PLR50縱向撕裂保護裝置資料詳細參數

PLR50縱向撕裂開關工作原理

PLR50縱向撕裂保護裝置是為昂貴的皮帶提供可靠的保護，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，可在帶皮出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，本裝置能給監視人員提供報警信號式關閉輸送機。本裝置成對安裝在傳送帶兩測，由兩段鋼絲繩 （鋼絲繩為覆塑外套護層）。繩的一端永久固定在支撐托架上，防止繩纜丟失，另一端連接在本裝置的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來、掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，消除警報信號。簡便，有效的為輸送皮帶可能出現的損壞提供可靠入穩定的報警，停機保護，本裝置盡管原理簡單，但是起了相當重要的作用，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。，堅固的殼體，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，重載結構，簡單的安裝方式，使其在任何惡劣環境下工作?？赏耆娲鷩?guó)內外同款產品。

縱向撕裂開關PLR50技術參數：

1、環境溫度：-30℃～+60℃

2、相對濕度：不大于85%

3、觸點數量：2個Z-15GW22-B型微動開關。

4、觸點容量：AC380V/5A

5、動作力：5Kg

6、防護等級：1P67

7、可靠性：＞10000000次

縱向撕裂開關PLR50特點：

－－結構簡單牢固，不需維護

－－鑄鋁外殼帶防護層

－－整體或蓋板，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，易于接線

－－大容量微型觸點

－－作用力只需0.9KG即可觸發開關

撕裂開關PLR50應用范圍

A、常規皮帶輸送機

B、索道支撐輸送機

C、裙邊皮帶輸送機

D、輪船裝卸系統

E、重型限位開關
